Picarro L2130-i（（多基質條件的水同位素分析儀應用 ? ——基于氫氧穩定同位素的云南松生態系統季節性蒸散發拆分研究）

實驗于中科院昆明植物所麗江森林生態系統定位站開展，該站位于麗江市中部、滇西北核心區、金沙江中游，地處喜馬拉雅山東側的橫斷山區域的南部，是橫斷山區的中心地帶。實驗選取云南松作為目標樹種，利用水同位素方法進行植物蒸騰觀測。樣地群落高度在5 ~ 10 m之間。本研究將生長季節定義為5 - 9月。

圖1：麗江站的地理位置，麗江站在云貴高原的位置和觀測點的景觀照片。

利用Picarro L2130-i水同位素分析儀對大氣水汽同位素進行了連續測量。該分析儀通過切換兩種模式（即固體模式和大氣水汽模式）來測量植物和土壤水樣中的水同位素或近大氣水汽同位素。 在水汽測量模式下，利用八通電磁閥測量了距地面 0.3、1、2、3、5、10、15 和 20m 的垂直剖面的 8 層大氣水汽同位素和水汽濃度，，并通過建立 Keeling Plot 模型以估計δ_ET。

每隔一天分別測定土壤水、木質部水和葉片水同位素（ 降雨后加測），以揭示降雨對土壤水和木質部水同位素的直接影響。在每次測量中，收集木質部樣品，外皮迅速被剝離，僅使用白色（即非蒸騰）組織進行測量。同時在采樣樹的附近鉆取不同深度土壤樣品以測量土壤水氫氧同位素。以云南松植物和土壤樣品為研究對象，采用L2130-i連用IM模塊對其進行測定。IM模塊允許對小型固體樣品的水同位素進行測量。該方法可以實現樣品的現場測量，以減少蒸發對水同位素的影響。

采用兩種方法收集降水樣品， 包括日降水樣品和降水事件樣品，其中每天降水前的樣品在雨天晚上20:00（北京時間）采集，使用專門設計的容器，避免采集的水樣再次蒸發；降水事件樣品是按照降水事件來收集，即一場雨停止后，迅速密封到15ml的PET瓶中，并用Parafilm膜封口以防止蒸發和同位素分餾。所有樣品在實驗室分析前均保存在PET瓶中并冷凍在冰箱中。采用Picarro (L2140-i)液態水同位素分析儀直接對降水樣品進行δ¹⁸O和δ²H分析。

基于土壤蒸發水汽和植物蒸騰水汽同位素的差異來區分二者在總蒸散發中所占的比例。建立地表水汽同位素質量守恒方程，利用二源混合模型進行區分：

式中，δ_ET、δ_E、δ_T分別為蒸散發(ET)、土壤蒸發(E)和植物蒸騰(T)的同位素組成。

針對土壤蒸發水汽與植物蒸騰水汽的同位素組成，本文對不同方法(腔室法和Craig-Gordon模型與基于穩態假說)獲得的同位素組成進行比較。基于高精度光腔衰蕩光譜儀Picarro L2130-i連用定制箱體，提供了一種不使用混合同位素模型來估算δ_ET、δ_E或δ_T的替代方法。 本研究中，研制了兩種圓柱形透明有機玻璃箱，分別提供環境背景值和穩態值來計算出水源水汽的同位素組成δ(δ_T或δ_E)。

本文比較了不同水樣(降水、土壤水、木質部和葉水)δ²H -δ¹⁸O關系與全球大氣降水線(GMWL)(圖2)。當?shù)氐拇髿饨邓€(LMWL)與全球大氣水線非常接近。土壤水δ¹⁸O和δ²H的變化范圍為-5.3‰~ -21.3‰和-60.6‰~ -165.8‰，平均值分別為-15.3‰和-119.6‰。土壤水同位素特征主要分布在LMWL的右下部，土壤水更多的是降水加權平均的信號。由于降雨后儲存的土壤水分略有蒸發，土壤水線(SWL)的斜率和截距均小于LMWL。植物木質部水線(XWL)與土壤水線大致平行，但由于在不同水平土壤水分的選擇性吸收，其截距較負。

由于葉片蒸騰作用的影響，葉片蒸騰水線 (LWL)的斜率明顯低于木質部水。季風前期和季風期葉水同位素有輕微的季節性變化，這與兩個時期之間特定的相對濕度變化有關。

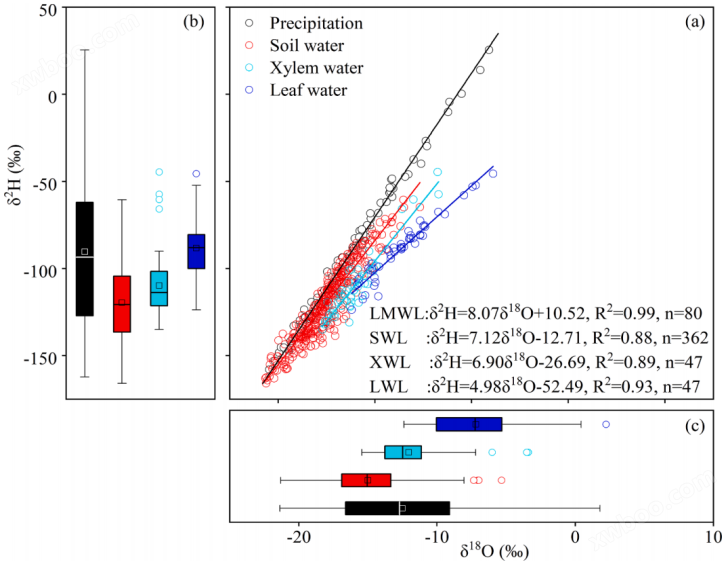

圖2：降水、土壤水、木質部水和葉片水中δ¹⁸O和δ²H的關系(分別為黑圈、紅圈、綠圈、藍圈) (a)和分別為不同水體的δ¹⁸O和δ²H，(c)為不同水體的δ¹⁸O和δ²H的線性回歸線。

研究給出了地面以上0.3m、1m、2m、3m、5m、10m、15m、20m的大氣水汽δ¹⁸O 和水汽濃度原位觀測(圖3)(未在3.0m以上進行連續測量)。大氣水汽δ¹⁸O顯著的季節性變化與6月初的印度夏季季風入侵有關，同時伴隨著大氣水汽濃度的同步升高。在季風期，由于受到局地降水事件的影響，大氣水汽δ¹⁸O波動幅度較大，非季風期大氣水汽δ¹⁸O波動較小?？傊髿馑?amp;delta;¹⁸O和水汽濃度在不同高度上均顯示出較為一致的變化規律。

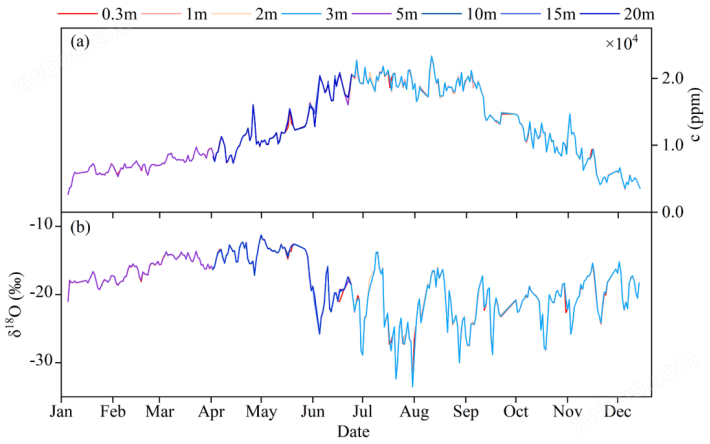

圖3. 麗江地區逐日大氣水汽濃度和δ¹⁸O (b)的時間變化 （0.3 m-3 m為2019年1-12月數據，5 m僅為2019年1-7月數據，10 m-20 m為2019年4-7月數據）

基于觀測到的水汽&delta;¹⁸O和同期氣象數據，每隔一天計算一次土壤蒸發(&delta;_E)、植物蒸騰(&delta;_T)和生態系統蒸散發(&delta;_ET)的同位素組成。圖4為觀測日(13:00-15:00)&delta;_E、&delta;_T和&delta;_ET的&delta;¹⁸O季節變化。平均而言，&delta;_T比&delta;_ET高2.8&permil;，比&delta;_E高10.4&permil;，三者顯示出較為一致的時間變化規律，表明三者同位素信號的季節變化是受同一因素控制，其中&delta;_E的變化幅度最大。與日降水同位素比較表明，降水對&delta;_E、&delta;_T和&delta;_ET的時間變化有較大影響。相關分析表明，三者同位素信號與降水&delta;¹⁸O之間存在顯著的相關性(R² = 0.85, 0.55, 0.83, p < 0.001)，表明&delta;_E、&delta;_T和&delta;_ET受到降水同位素的強烈影響。

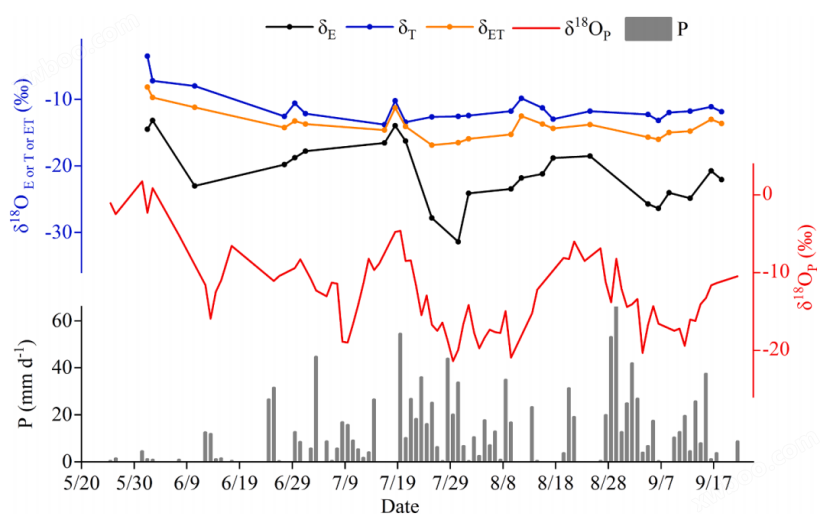

圖4.日降水 &delta;¹⁸O_P、&delta;_E、&delta;_T和&delta;_ET（13:00-15:00）的時間變化特征，以及日降水量作比較

利用中午時段的&delta;¹⁸O和&delta;²H，基于Keeling-CG法計算了T對ET的相對貢獻(T/ET)。   結果表明，季節性 T/ET在0.59-0.81之間變化，短時間內波動較大，但是長時間變化具有一定的規律性。6月季風前期，T/ET 呈現快速的上升趨勢，從0.5上升至 0.7；在季風期，T/ET 比值較高，波動在 0.7-0.8 之間。平均而言，基于&delta;¹⁸O的方法計算獲得的T/ET與基于 &delta;²H 的結果基本相同，但隨著時間的推移，兩者之間存在輕微偏差。雙同位素平均值為0.73&plusmn;0.06，這一結果表明植物蒸騰是云南松生態系統蒸散發的主要組成部分。

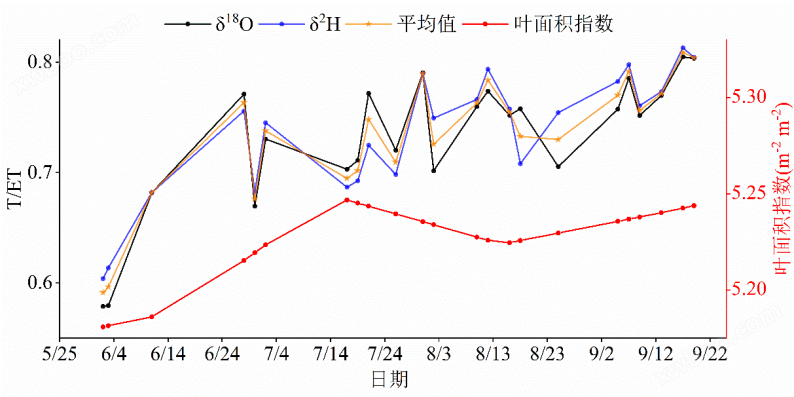

圖5. 基于 &delta;¹⁸O和&delta;²H的 T/ET以及平均值在中午時段（13:00-15:00）的時間變化特征以及與葉面積指數 (LAI)的比較

Craig-Gordon 模型和基于穩態假設估算的土壤蒸發和植物蒸騰與基于箱式法直接測得的土壤蒸發和植物蒸騰結果吻合較好(圖6)， 基于箱式法測得的&delta;_E和&delta;_T同位素?cái)?shù)據的不確定性較小。觀測期間，基于&delta;¹⁸O和&delta;²H的&delta;_T的平均標準偏差分別為0.6&permil;和1.4&permil;，非常接近實驗室的測量精度。

箱式法將為研究大規模的T或E行為提供新的思路，但需要對獨立測量進行進一步驗證。使用箱式法的潛在優勢是，三種通量(例如來自同一激光儀器進行測量)的同位素組成的誤差源相對一致，這可能使得在進行估算T/ET比率時誤差被減少甚至抵消。

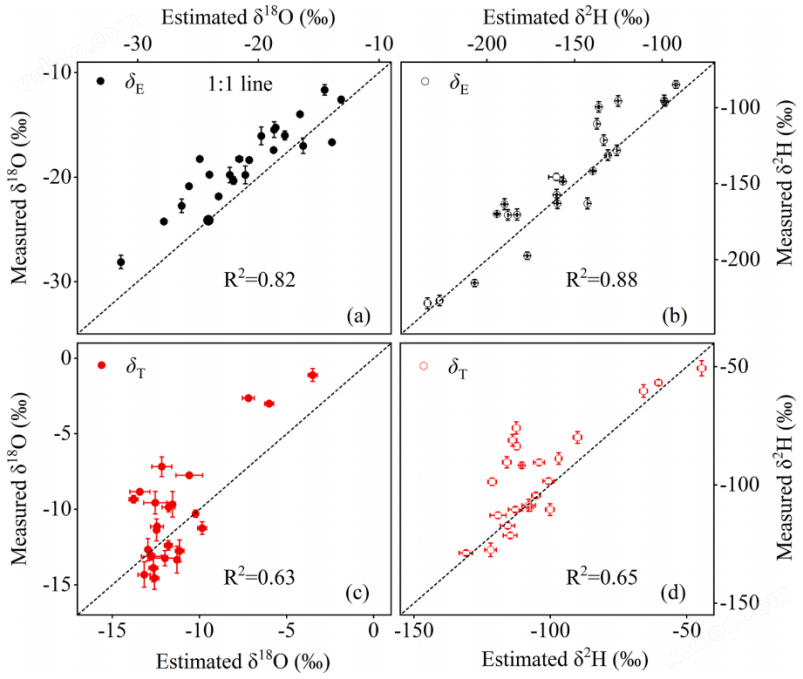

圖6.利用Craig-Gordon模型和基于穩態假設所估算的&delta;_E和&delta;_T與基于箱式法測量的基于&delta;¹⁸O和&delta;²H的&delta;_E和&delta;_T的散點圖。

本研究通過對麗江云南松森林生態系統中大氣水汽、降水、土壤水和植物水同位素進行原位測量，對云南松森林生態系統蒸散發進行了拆分，探討了T/ET的控制因子，分析了箱式法在麗江地區森林生態系中的適用性。季節尺度上， T/ET 介于 0.59 ~ 0.81 之間變化，在生長初期隨著時間的推移幾乎持續增加，在生長旺季超過0.75，平均T/ET 為 0.73 &plusmn; 0.06，結果在以往研究范圍之內，但略高于全球長期平均水平，表明植物蒸騰是麗江地區云南松森林生態系統的主要組成部分。季節尺度上，在整個雨季（6 月至 9 月），除葉面積指數（LAI） 外，T/ET 與土壤含水量（Swc）有更為顯著的相關關系以及更高的偏相關系數，挑戰了早期研究對于LAI 占主導地位的認識。這一結果可能與云南松生態系統生長季節LAI的微小變化有關。

本文的研究結果強調了基于箱式法和利用Craig-Gordon 模型與基于穩態假設的結果比較，表明這兩種方法在獲得&delta;_E或&delta;_T時具有較好的一致性，兩者之間有較高的相關系數。我們的研究結果證明了箱式法在森林生態系統同位素蒸散發研究中具有合理可靠的實用性。研究結果揭示了麗江地區云南松森林生態系統蒸散發季節變化規律，進一步提高了對該地區生態水文過程的認識，為在持續氣候變化背景下森林生態系統管理和生態系統保護提供了借鑒與科學依據。

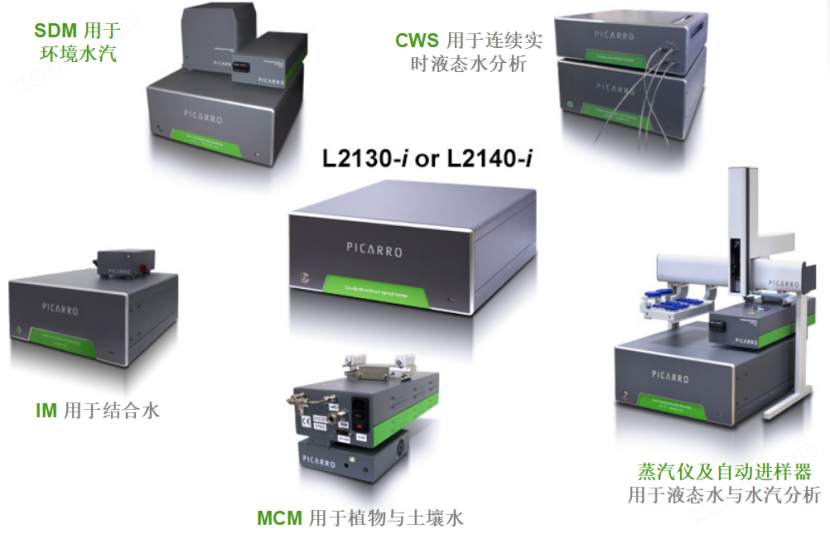

文中核心分析儀&mdash;&mdash;Picarro L2130-i水同位素分析儀能夠同時高精度測量&delta;¹⁸O、 &delta;_D。搭配不同前端可以實現一臺分析儀測量不同來源的水樣，包括液態、氣態和固態樣品。目前已在同位素水文學、氣象學、地質科學和生態學等領域?yàn)楸姸嗫蒲袑W(xué)者提供助力，歡迎聯系咨詢。
