應用案例

Picarro G2201-i（原位測量CO?和CH?穩定碳同位素與土壤通量）

發表時間：2024-04-17

瀏覽量：166

點擊

關注我們FOLLOW US

摘要

Abstract

二氧化碳 (CO₂) 和甲烷 (CH₄) 的碳穩定同位素測量往往有助于了解土壤氣體通量產生的來源和機制，人們常常測量。舉例來說，CO₂的同位素可用來確定植物根部和微生物產生的 CO₂ 對土壤總CO₂ 通量的貢獻?；蛘撸诠夂贤緩揭呀?jīng)從碳三 (C3) 轉變?yōu)樘妓?(C4) 或過程相反的體系中 (圖1a)，可以運用同位素示蹤技術來確定源自每個途徑的碳對土壤總呼吸的相對貢獻。同樣，甲烷穩定同位素可用來區分土壤氣體通量 (圖1b) 的生物來源與地質來源，還可以用來檢驗甲烷的產生與氧化機制。

本應用文章簡要介紹了Picarro G2201-i&ensp;CO₂ 和 CH₄ 碳同位素分析儀的配置和使用，以便區分瑞典南部過渡農業實驗中的C3和C4呼吸源。

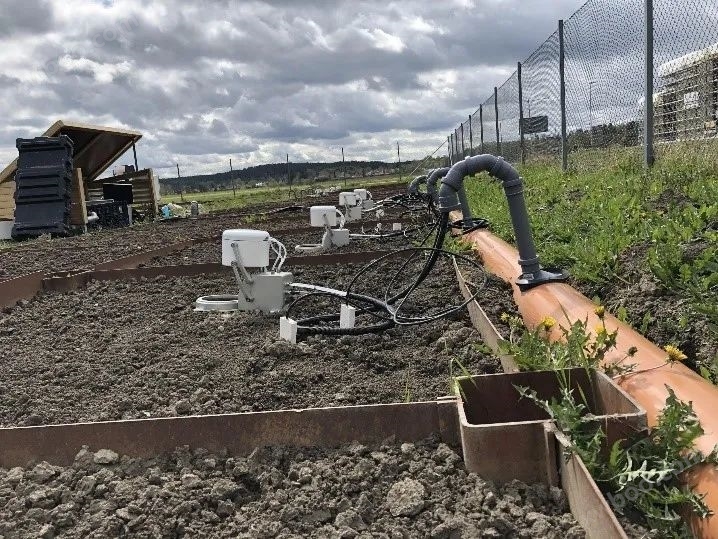

圖1(a) 在瑞典烏普薩拉市奧爾圖納 (Ultuna) 場地，將 eosAC 葉室與 Picarro G2201-i 進行耦合

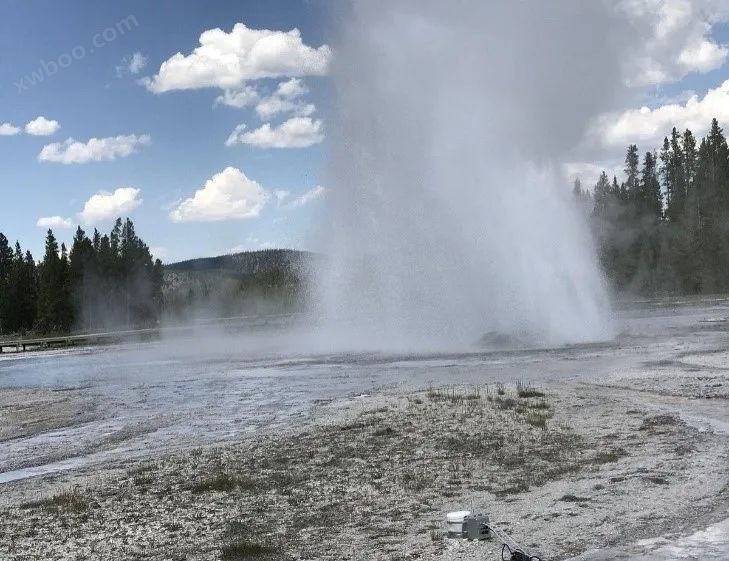

圖1(b) 在黃石國家公園雛菊間歇泉（Daisy Geyser）附近測量碳同位素

cen-sun

樣品處理

Sample processing

配有A0702循環泵的 Picarro G2201-i&ensp;的標稱流量為25標準毫升每分鐘，并且經過優化，能夠?qū)崿F(xiàn)基于再循環的測量。由于流量較低，因此必須考慮腔室測量所需的總傳輸時間和混合時間。下表 1中顯示了將樣品輸送到分析儀中所需的最短估計時間 (根據管道長度)。

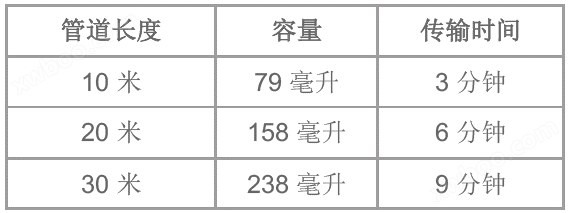

表1 將氣體輸送至 G2201-i 分析儀的標稱傳輸時間，假設管道內徑為 3.175 毫米 (? 英寸) 并且采用 Picarro A0702 再循環泵

由于所需的最短傳輸時間較長，因此用戶使用了次級泵來加速取樣過程。Eosense 建議采用一款專為再循環應用而設計、標稱流量小于1標準升每分鐘 (SLPM, 1000sccm) 的泵。圖2顯示了系統中次極泵的配置。

圖 2 子循環系統的示例圖，采用次級泵來加速 eosMX 至 G2201-i分析儀的流量。系統總流量是 Picarro 泵流量和次級泵流量的總和

cen-sun

野外場地與系統配置

Field Site and System Configuration

長期野外實驗位于瑞典烏普薩拉市，實驗樣地在制定實驗性試驗之前已在農業領域 (主要是C3作物) 種植使用了至少300年。啟動實驗性試驗的目的是研究各種有機改良劑(無論是否施氮肥)對土壤肥力的影響。自1956 年至1999年間，該場地主要種植春大麥、燕麥、油菜、甜菜、芥菜和蘿卜等C3一年生作物。這些 C3 作物的平均δ¹³C特征值為−28.0&permil;。1999 年的土壤δ¹³C特征值約為−26.6&permil;。2000年，C3作物被C4青貯玉米所取代，根部δ¹³C 特征值為−12.5&permil;。由于土壤有機碳含量較低，因此該場地的二氧化碳通量率普遍較低。

為監測CO₂、CH₄氣體通量以及其同位素組成，現場安裝了Picarro G2201-i以及12個與eosMX 多路復路系統相耦合的eosAC自動土壤通量葉室。每個葉室采用四種肥料 (未施肥、硝酸鈣、硫酸銨、氰氨化鈣) 的其中一種進行處理，每次施肥處理都進行三次重復的葉室測量。使用30 m的PTFE管將腔室與系統進行耦合，系統吹掃與氣體傳輸時間大約為5 - 6分鐘。對于該實驗，每個腔室閉合的時長共計15分鐘，以便積聚足量的氣體。運用 eosAnalyze-AC 軟件以及CO₂ 和CH₄ 同位素的Keeling圖來處理數據，該軟件能夠生成線性通量估計值和指數通量估計值。

cen-sun

特征通量與同位素數據

Data

下文圖3顯示了來自單個葉室閉合的兩個濃度曲線。Picarro G2201-i 分析儀的高精度與數據收集的高時間分辨率意味著，數據的線性擬合和指數擬合都非常穩健。另外，對于Ultuna野外場地，我們觀察到了大氣中的 CO₂ 排放和土壤中的 CH₄吸收；該場地具有典型的排水良好的農業土壤。圖4顯示了運用 eosAnalyze-AC 軟件來執行CO₂Keeling 圖分析的示例。

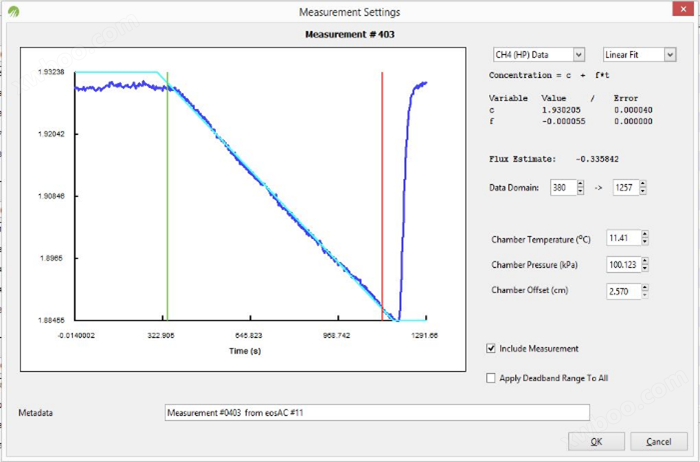

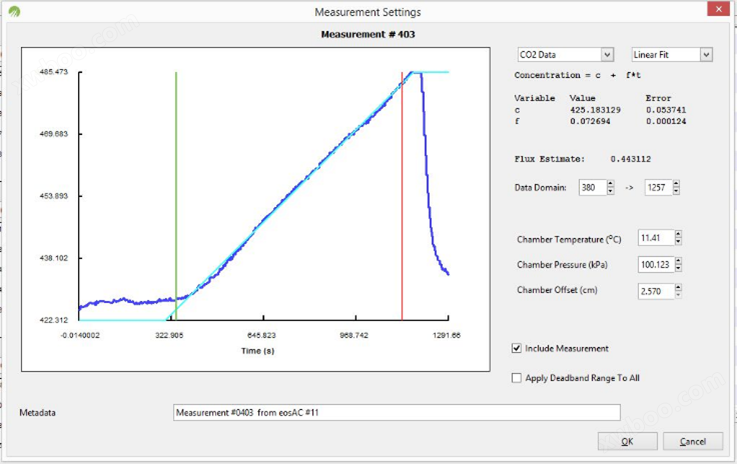

圖 3 摘自 eosAnalyze-AC 軟件的 CO₂ 排放曲線（左）和 CH₄ 吸收曲線（右）示例

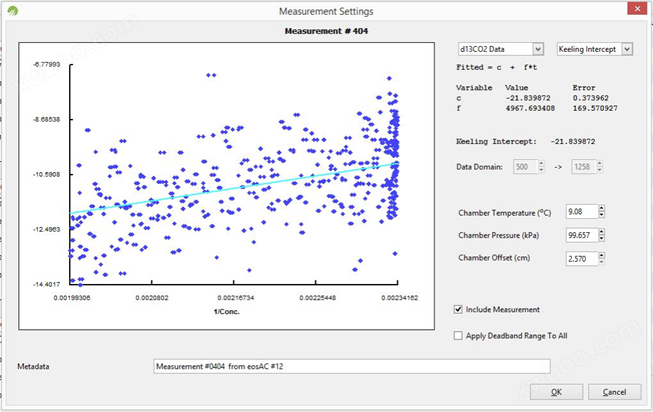

圖 4 CO₂ 同位素 Keeling 圖顯示土壤 CO₂ 通量的估計 δ¹³C 同位素值為-21.8&permil;

cen-sun

結論

Conclusion

將 Picarro G2201-i、eosMX復路系統和eosAC自動腔室系統結合使用，可以確定施肥處理中CO₂和CH₄通量的差異。運用 Keeling 圖分析，實時確定了土壤呼吸的CO₂同位素組成。通過對數據運用簡單線性混合模式，估計出土壤總呼吸中 C3 和 C4 碳的比例，以及該比例在施肥處理地塊之間的變化情況。這些碳同位素測量值將用來確定 Ultuna土壤經過施肥處理所產生的“老碳”（來自 C3 植物）和“新碳”（C4 植物）的呼吸損失，這將有助于研究人員了解如何改善農業土壤的長期肥力。

cen-sun

- END -

參考文獻

Shahbaz et al. (2019), Science of the Total Environment,658, 1539-1548.Hartmann et al. (2011), Plant & Soil, 342, 265-275.
